Polimerobetonowe obudowy przepompowni

zbiorniki o kształcie owalnym

Stosowane są wówczas gdy pojemność lub wymiary zbiornika o przekroju okrągłym są niewystarczające. Wykorzystywane głównie jako przepompownie wód deszczowych i sanitanych. Maksymalna pojemność zbiornika to 63 m³.
Wymiary zbiorników owalnych w rzucie (szerokość wewnętrzna x długość wewnętrzna):
1200 x 2000 lub 1200 x 2500 mm,
1500 x 2000 lub 1500 x 2500 lub 1500 x 3000 mm,
2000 x 2500 lub 2000 x 3000 lub 2000 x 3500 lub 2000 x 4000 mm.
Wysokość zbiorników do 9 m.
Każdorazowe zastosowanie zbiorników owalnych powinno opierać się na projekcie budowlanym, uwzględniającym przewidywane obciążenia, przeznaczenie obiektu oraz warunki hydrogeologiczne związane z lokalizacją obiektu.

WYŚLIJ ZAPYTANIE OFERTOWE

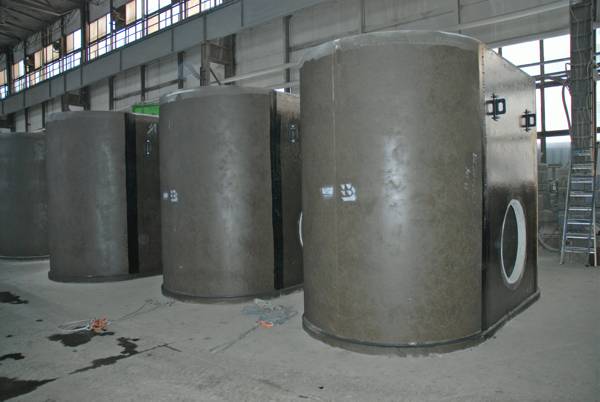

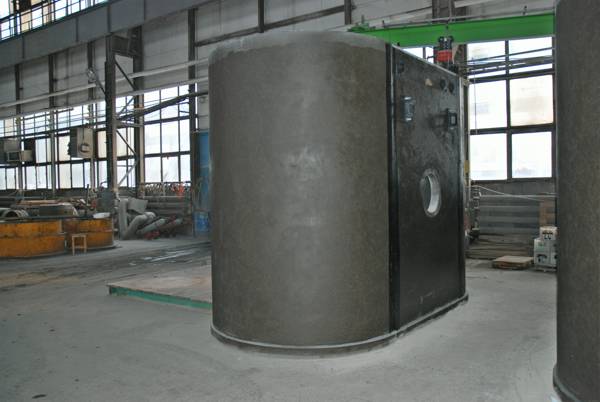

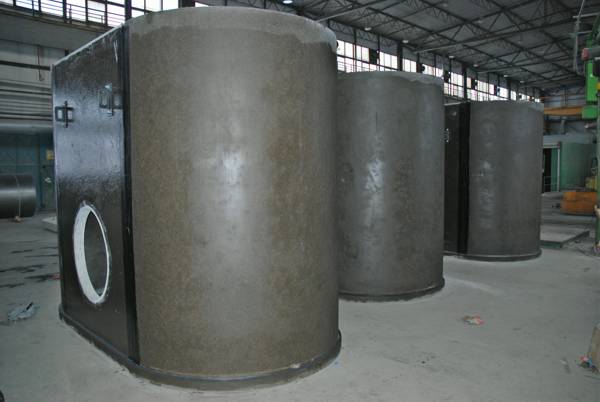

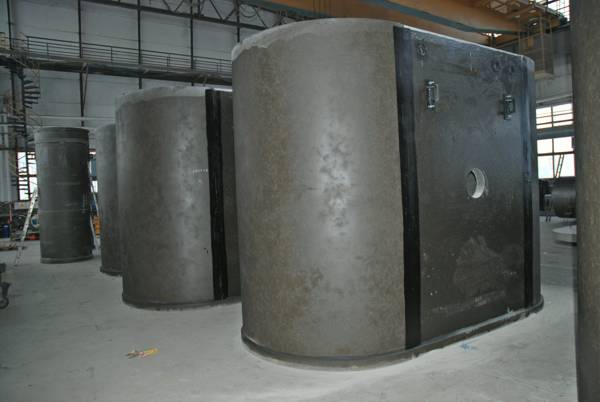

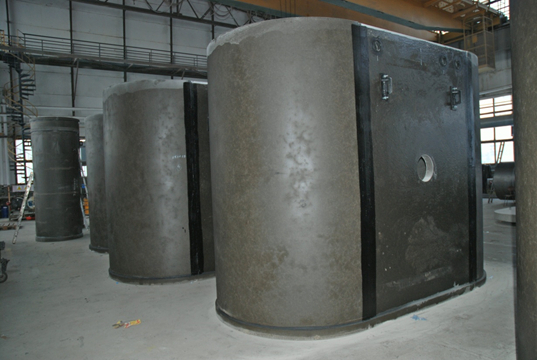

Przykładowy polimerobetonowy zbiornik BETONSTAL
Polimerobetonowe zbiorniki owalne BETONSTAL

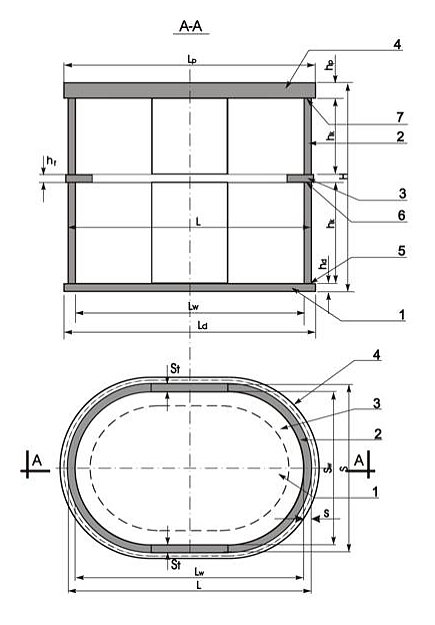

Opis rysunku:

płyta denna owalna o symbolu OPD;

owalny segment komory o symbolu OK;

pośrednia płyta usztywniająca o symbolu OPU;

pokrywowa żelbetowa z włazem według indywidualnego projektu technicznego;

sklejenie klejem epoksydowym, wykonane w zakładzie produkcyjnym;

sklejenie klejem epoksydowym, wykonane w zakładzie produkcyjnym;

sklejenie klejem epoksydowym, wykonane w miejscu wbudowania

Tabela elementów składowych zbiorników owalnych:

Element	Wys. [mm]	Toler. wymiar. [%]	Szer. wewn. [mm]	Szer. zewn. [mm]	Dług. wewn. [mm]	Dług. zewn. [mm]	Toler. wymiar. [mm]
Płyta denna	60≤hd≤100	2	-	1330	-	2130 2630	±10
	60≤hd≤100		-	1660	-	5550
	100≤hd≤150		-	2250	-	7400
Komora studzienki	hk≤3000	1	1200	1320	2000 2500	2080 2580	±10
	hk≤3000		1500	1640	2000 2500 3000	2100 2600 3100
	hk≤3000		2000	2190	2500 3000 3500 4000	2690 3190 3690 4190
Płyta pośrednia usztywniajaca	100	2	1600	2250	2100 2600 3100 3600	2750 3250 3750 4250	±10
Płyta przykrywająca żelbetowa	100	2	1600	2250	2100 2600 3100 3600	2750 3250 3750 4250	±10
